玄云动力

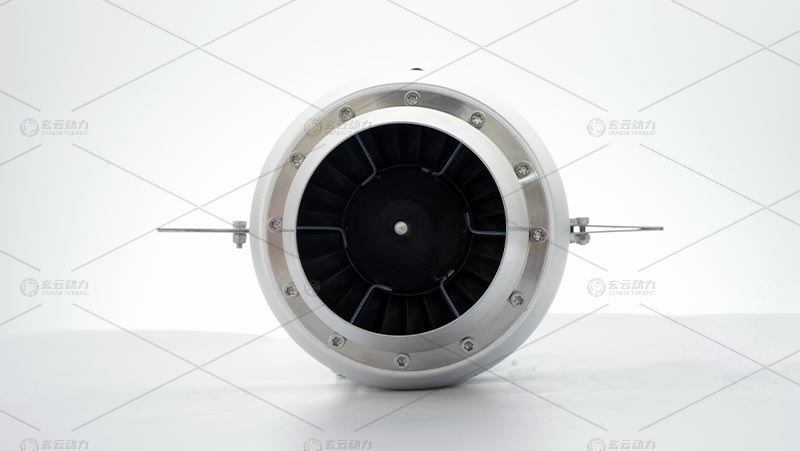

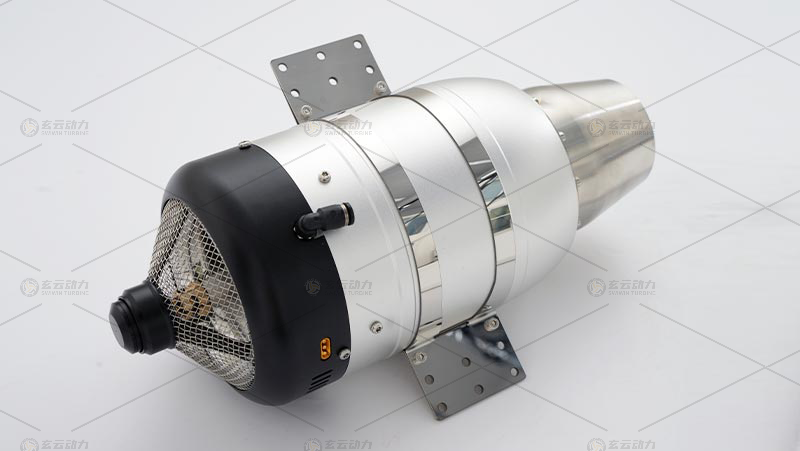

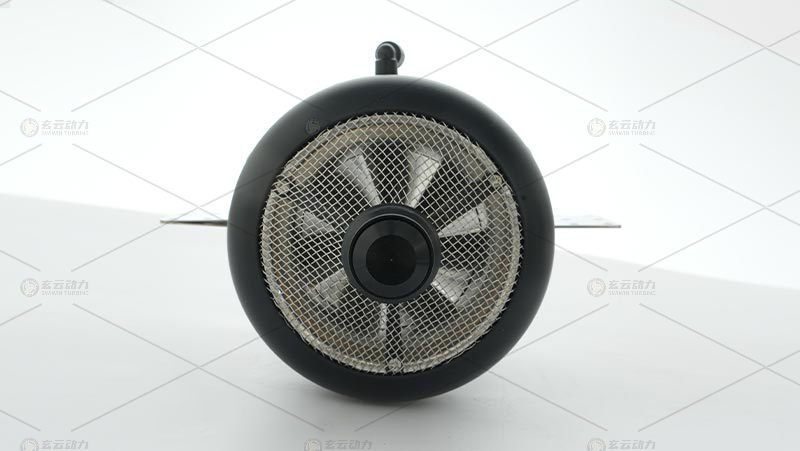

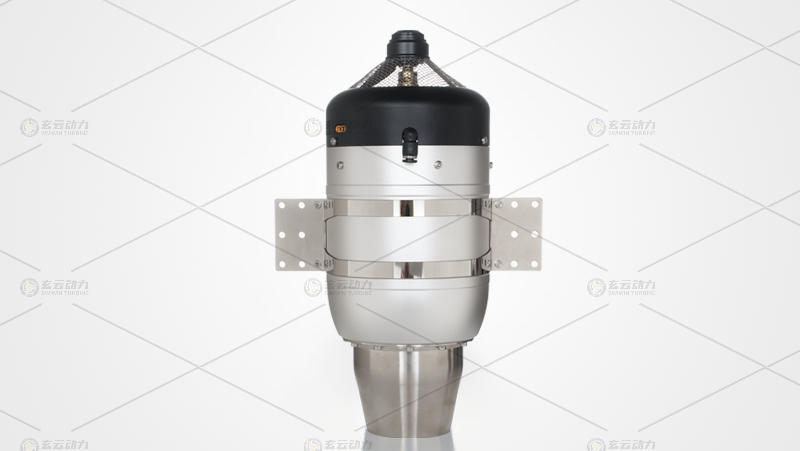

SW240B

产品技术参数


  • 推力:24kg


  • 直径:115.5mm


  • 长度:278.5mm


  • 重量:1740g


  • 转速:38000~118000


  • 怠速:38000


  • 额定排气温度:750℃


  • 油耗:≤780g/min


  • 使用燃料:航空煤油


  • 润滑油:3%~5%


  • 保养周期:25H

  • 电源线

  • 油门线

  • 信号线

  • 显示器

  • 油泵SWP50D

  • ECU(V3)

  • 油滤

  • 球阀


引擎启动引擎运行启动电机
油泵电压0.5-1.2V加速曲线25弹出时间0.5S
转速斜率100减速曲线25弹出电压4V
油泵斜率3转速28000~118000运行电压4V
热火头电压5-7V怠速转速38000转速稳定50
点火油阀40温度≤1000冷却5000
点火转速3000电压≥10V
预热转速5000熄火重启关闭
离合器分离转速20000重启火头电压同火头电压一致
  油泵限制11V
  怠速稳定5-8

    自主研发无刷启动电机

    具有输出稳定、运行可靠、寿命长等优点

    转速:97,000

    自主研发四眼油泵

    双进双出连接法,可碎化气泡,能有效防止气泡引起发动机熄火

    6 mm 进油   4 mm 出油

    采用总线控制

     只用一条总线传输数据信号,

     使发动机与控制系统之间通讯更稳定

     连接更方便简洁

    自主研发ECU控制系统

    具有定转速控制功能、空中发动机熄火重启功能

    32  位元素高速芯片

满足 4800 m高原启动

飞行升限 12000 m

    专注微小型航空发动机国产化开发


    • 研发设计


    • 智能制造


    • 供应链管理
