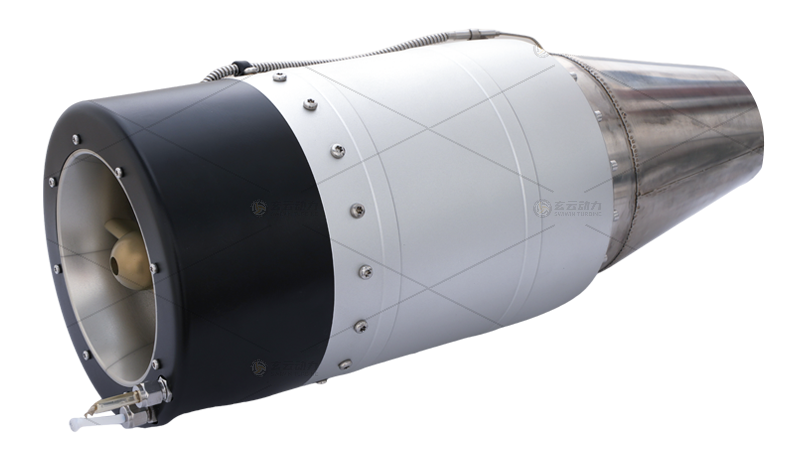

SW600Pro

产品技术参数


  • 推力:60kg


  • 直径:177mm


  • 长度:452mm


  • 重量:6600g


  • 转速:25000~72000


  • 怠速:20000


  • 额定排气温度:750℃


  • 油耗:≤1735g/min


  • 使用燃料:航空煤油


  • 润滑油:3%~5%


  • 保养周期:25H

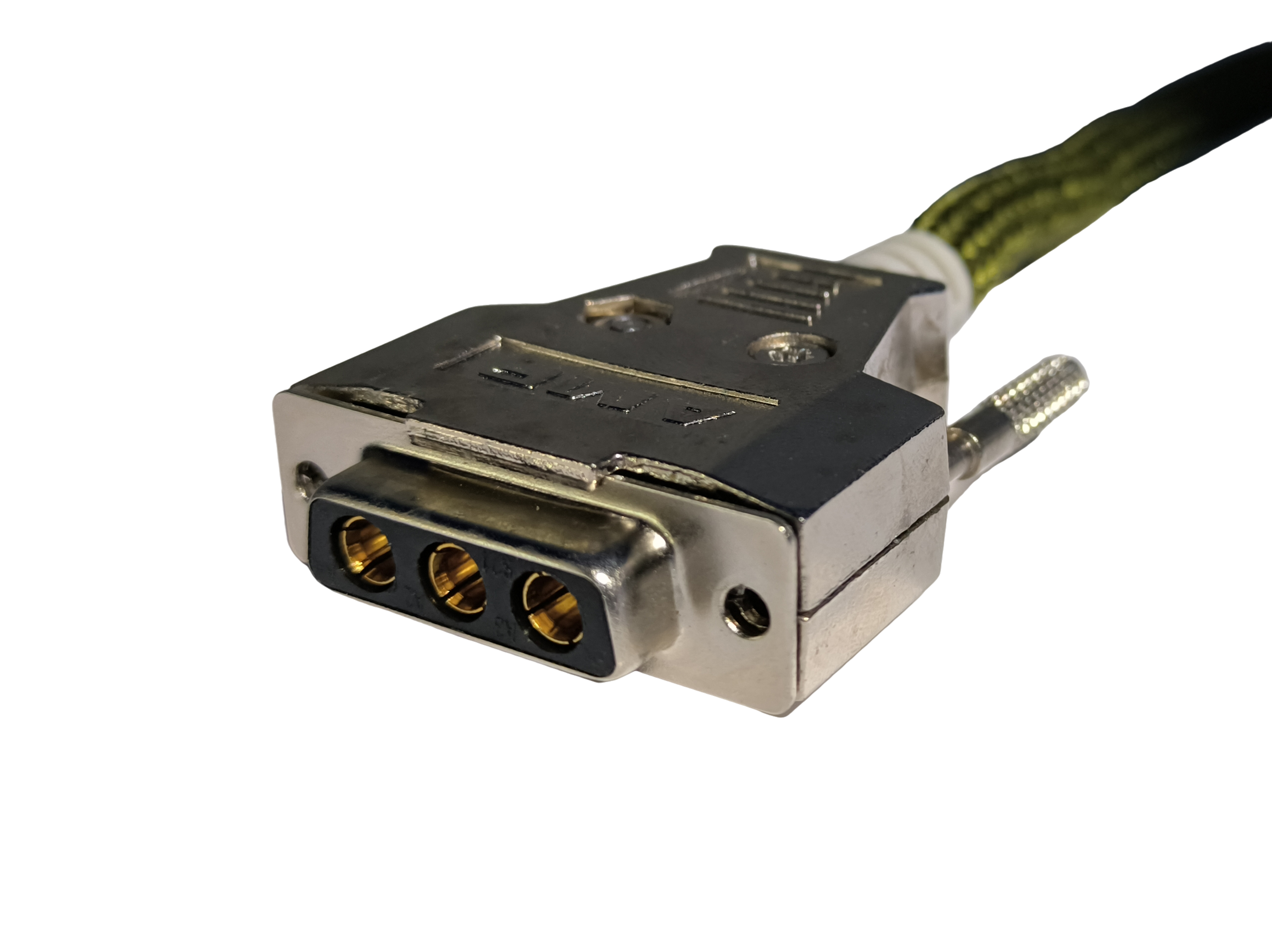

  • 电源插头(K7)

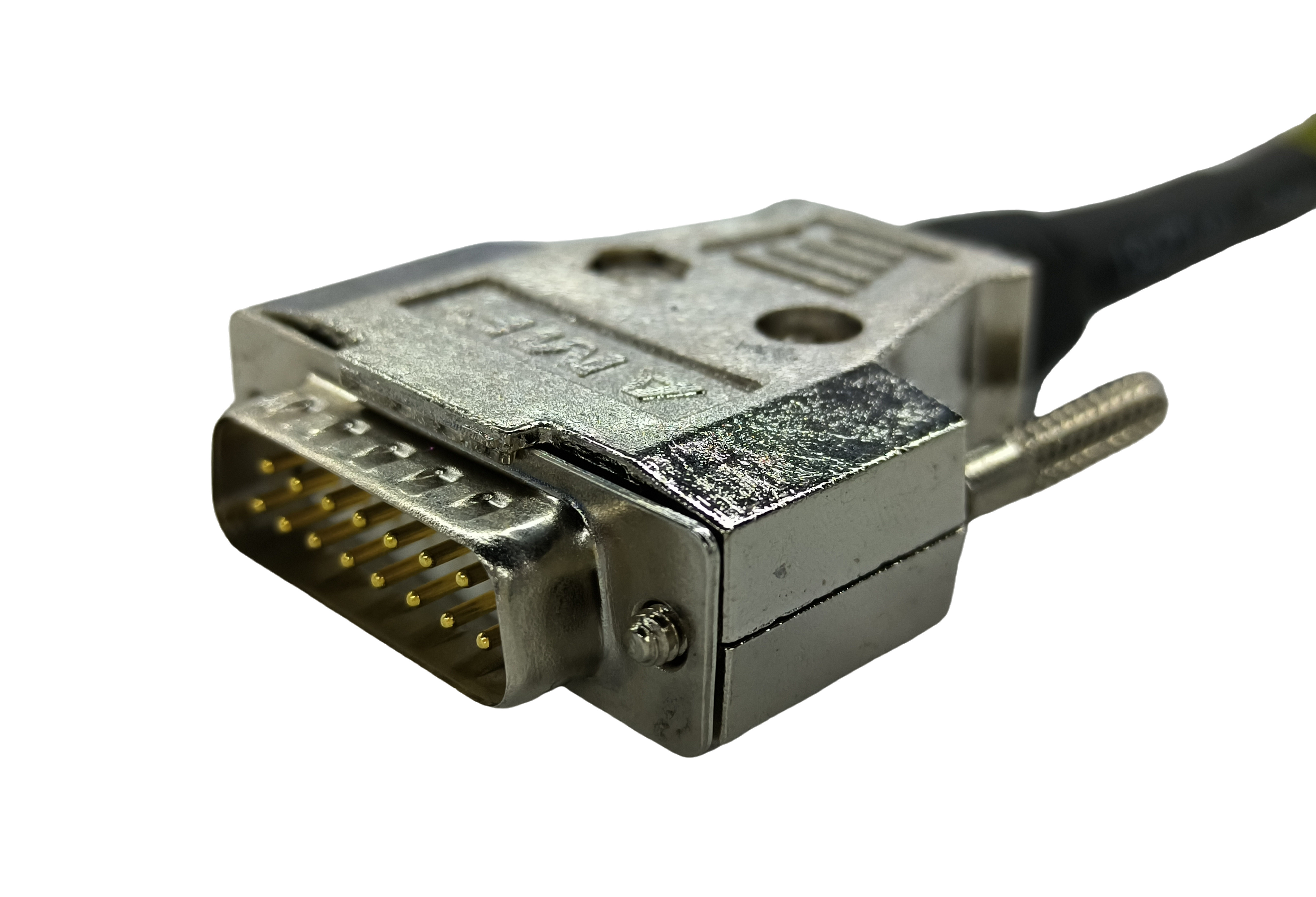

  • 信号插头(K2)

  • 两通接头

  • ECU(V5)


引擎启动引擎运行启动电机
油泵电压1.8V加速曲线10弹出时间0.5S
转速斜率100减速曲线10弹出电压5V
油泵斜率5转速15000~72000运行电压4.5V
热火头电压6.6V怠速转速25000转速稳定50
点火油阀40温度≤1000冷却3000
点火转速1300电压≥10V
预热转速2000熄火重启关闭
离合器分离转速13000重启火头电压同火头电压一致
  油泵限制25V
  怠速稳定5-8

自主研发ECU控制系统

兼容发动机的各种传感器数据,可以精确地控制燃油量、点火时机、无刷电机等关键参数,以实现发动机的稳定运行。可搭配快起发动机如800pro,并在10秒内从启动到运行。
  • 兼容性强
    兼容发动机的各种传感器数据,可以精确地控制燃油量、点火时机、无刷电机等关键参数,以实现发动机的稳定运行

  • 01.jpg

    故障诊断
    记录诊断发动机故障,当发生故障时,发出报警,将相关故障码存储在其内部的记忆芯片中,以便技术人员进行故障排查和维修

  • 01.jpg

    节能降排
    精确控制燃油注射和点火时机,可以实现燃油的燃烧和排放的减少,从而提高燃油经济性和降低尾气排放

  • 监测外部环境
    监测外部环境的温度和气压等参数,以适应不同的工作环境。在极端气温使用,如环境温度-40℃,或+50℃

  • 性能调整
    ECU可以通过修改内部的程序、升级程序来调整发动机的性能,以满足不同需求

  • 传感器和执行器TCU
    ECU不仅可以读取传感器的数据,还可以控制执行器TCU的操作


大功率无刷起动电机

采用自助研发的无刷启动电机,输出稳定、运行可靠、寿命长

      无电刷、低干扰:无刷电机去除了电刷,从而避免了有刷电机运转时产生的电火花。这不仅极大地减少了电火花对遥控无线设备的干扰,同时也为设备提供了更加稳定的工作环境。

      调速性能好:无刷电机具有宽调速范围和高稳态转速误差小的特点,这使得它在调速领域具有显著的优势。无刷电机的控制器能够根据需要调整电机的转速,实现良好工作状态。

      体积小、重量轻:无刷电机的体积小、重量轻,这使得它在设计和安装时更加灵活方便。

      耗电量少、效率高:无刷电机的耗电量通常只有有刷电机的三分之一,同时其效率也相对较高。这意味着在同等功率下,无刷电机能够提供更大的转矩和更高的转速,同时降低能量消耗。

      噪音低、运转顺畅:由于没有电刷,无刷电机在运转时摩擦力大大减小,使得其运行更加顺畅,噪音也相对较低。

      可靠性高:无刷电机没有刷子等易损件,因此其可靠性更高。

油路系统连接

兼容各类型的发动机,如SW190B、SW220B、SW300B、SW400Pro,配合ECU可以精确地控制燃油量、点火时机等,以实现发动机的稳定运行。
  • 结构紧凑 体积小

    结构紧凑、体积小,设计精密且占用空间小,适合安装在有限的空间内。

  • 自吸能力强

    自吸能力强,无论在高、低转速甚至手动情况下都能可靠地自吸。

  • 适用性强

    适用性强,可以泵入高黏度的油夜,适用于各种油、润滑油等。

  • 工作可靠 运行稳定

    具有长寿命和较低的故障率等优势。后期维护方便,且维护和修理成本较低。

  • 后期维护方便

    后期维护方便,且维护和修理成本较低。

  • 适用于多种气温

    可以在温度-40℃到+50℃的环境下稳定工作,且流量均匀,油压稳定。

高度智能 方便可靠

具有高度智能化的特点,能够自动识别用户需求,提供个性化的服务

    起动高度4000米+   飞行高度10000米+



  • 质量轻


    体积小


    油耗低


    推重比高

    专注微小型航空发动机国产化开发


    • 研发设计


    • 智能制造


    • 供应链管理
